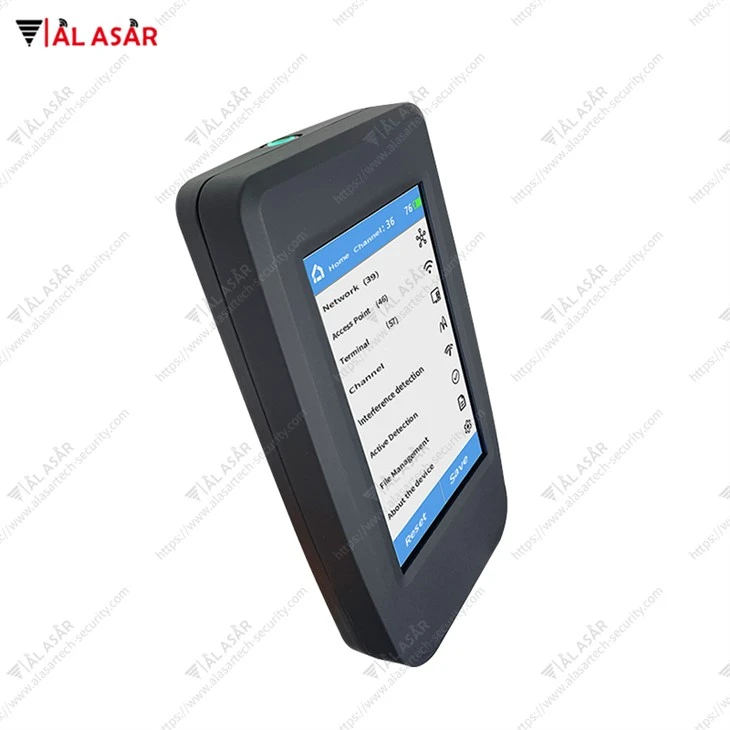

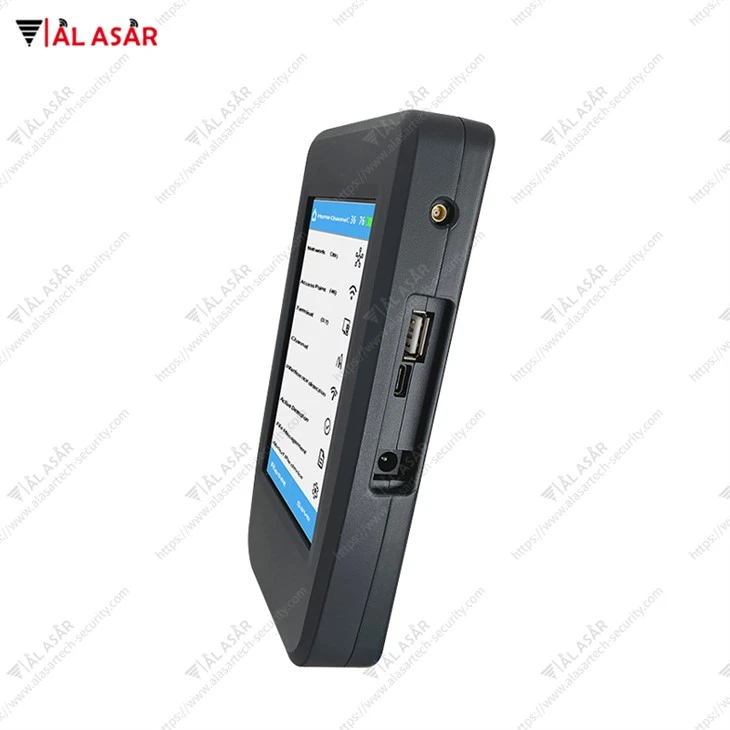

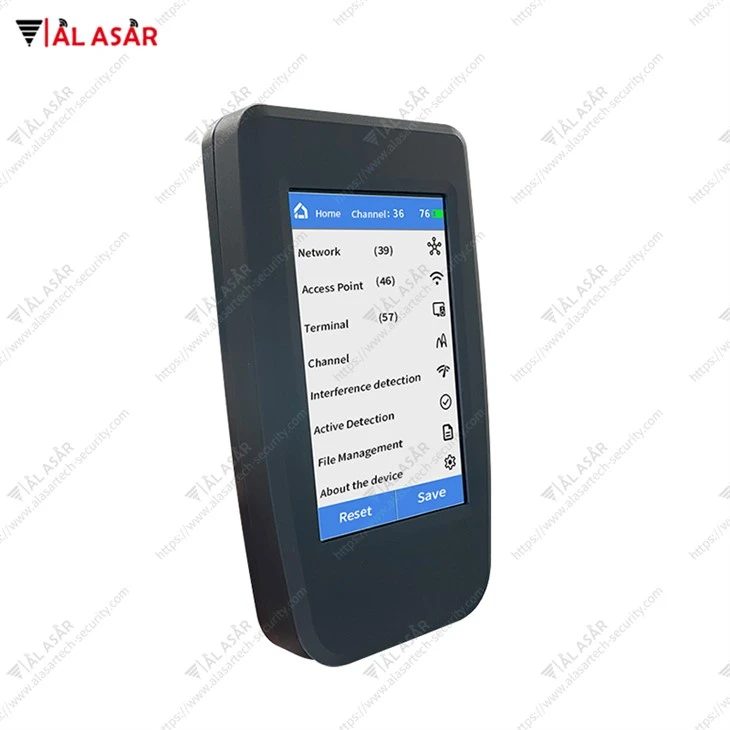

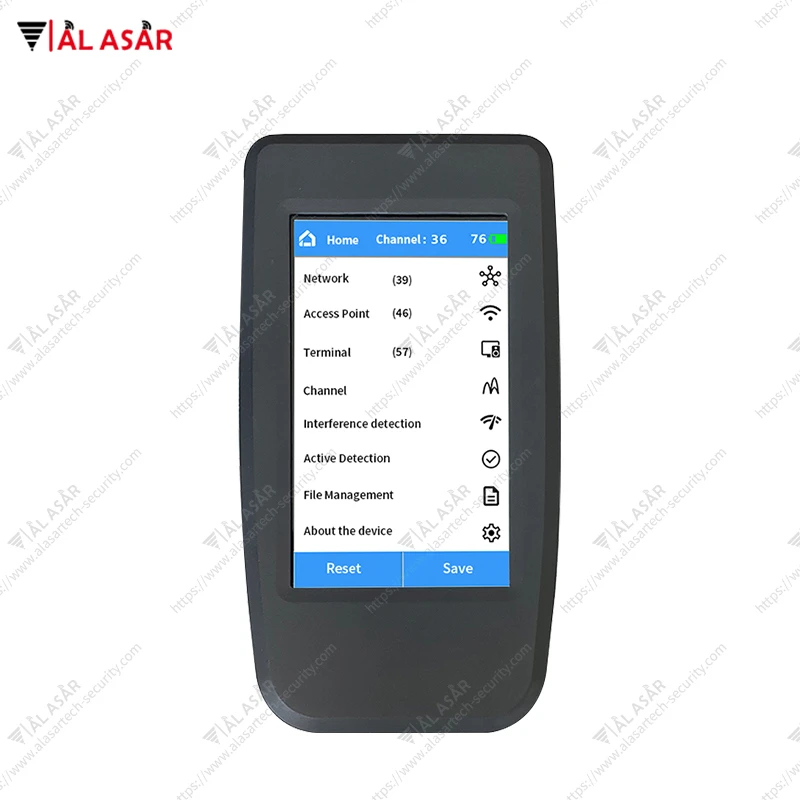

Συσκευή επιθεώρησης ασφάλειας WiFi

Εισαγωγή Εξοπλισμού

Ο εξοπλισμός επιθεώρησης ασφάλειας περιβάλλοντος WiFi είναι μια συσκευή που αναπτύχθηκε για την ανάλυση των ασύρματων σημάτων και τον ακριβή εντοπισμό τερματικών συσκευών WIFI, όπως κινητά τηλέφωνα, υπολογιστές και ασύρματες κάμερες.

Το σύστημα λαμβάνει ασύρματα σήματα που μεταδίδονται όταν το κινητό τηλέφωνο επικοινωνεί με το σημείο ασύρματης πρόσβασης, αποδιαμορφώνει και αναλύει το σήμα στόχο και αναλύει και συνοψίζει τα γύρω ασύρματα σήματα. Ταυτόχρονα, ο στόχος μπορεί να εντοπιστεί με ακρίβεια μετρώντας την ισχύ του ασύρματου σήματος του τερματικού WIFI. Υποστηρίζει επίσης αντίμετρα παρεμβολών έναντι του ασύρματου σήματος στόχου για να εμποδίσει τις κανονικές δραστηριότητές του δικτύου.



Τεχνικές Παράμετροι

Είδος	Pπαράμετρος
Μορφή σήματος	Πρωτόκολλα IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Ασύρματο κανάλι	2.4G: 1-13 5G: Κανάλια που συμμορφώνονται με τα πρότυπα ζώνης ασύρματης συχνότητας CN
Πρότυπα Bluetooth	BR/EDR BLE, έκδοση πρωτοκόλλου υποστήριξης 4.0-5.2
Λήψη ευαισθησίας	-90 dBm
Κάλυψη	Ενσωματωμένη-κεραία > 50 μέτρα, υποστηρίζει εξωτερική κεραία
Ρυθμός σάρωσης	5 δευτερόλεπτα
Ακρίβεια τοποθέτησης	<1 meter
Διάρκεια ζωής μπαταρίας	8 ώρες
Κέρδος κεραίας	Ενσωματωμένη-κεραία 6db, εξωτερική κεραία προαιρετική
Υλικό Συστήματος	Οικιακός ενσωματωμένος εξοπλισμός υλικού
Λειτουργικό σύστημα	Λειτουργικό σύστημα Linux
Διαστάσεις και βάρος	168*95*38mm ; 550 γρ



Λειτουργική περιγραφή



1.Υποστηρίζει κλασική ανίχνευση Bluetooth και ανίχνευση ηλεκτρονικής συσκευής Bluetooth χαμηλής-.

2. Μπορείτε να λάβετε πληροφορίες όπως MAC συσκευής Bluetooth, τύπο Bluetooth, όνομα συσκευής, μάρκα συσκευής, ισχύ σήματος κ.λπ.

3.Υποστηρίζει κοντινή και ακριβή τοποθέτηση των στόχων της συσκευής Bluetooth.

4.Υποστήριξη πρωτοκόλλων 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6).

5.Υποστηρίζει την ανίχνευση δραστηριότητας στόχου (η ανίχνευση hot spot υποστηρίζει διάφορους τύπους δρομολογητών WIFI, σημεία πρόσβασης AP, φορητά σημεία πρόσβασης WIFI, soft AP και mobile hot spots, κ.λπ.

6.Υποστηρίζει σάρωση σημείων ασύρματης πρόσβασης, ανίχνευση σημείου ασύρματης πρόσβασης MAC, όνομα δικτύου, κανάλι, ισχύς σήματος, ισχύς μετάδοσης, έκδοση WIFI, υποστηριζόμενη ταχύτητα, κατασκευαστής συσκευής κ.λπ. (συμπεριλαμβανομένων κρυφών hot spots).

7.Υποστηρίζει σάρωση ασύρματων τερματικών συσκευών, ανίχνευση τερματικού MAC, ισχύς σήματος, κατάσταση πρόσβασης, πληροφορίες σημείου πρόσβασης, πληροφορίες ανίχνευσης κ.λπ. (συμπεριλαμβανομένων των συνδεδεμένων συσκευών και των μη συνδεδεμένων συσκευών).

8.Υποστηρίζει τη σύνδεση ασύρματου δικτύου WIFI, μπορεί να αναγνωρίσει αυτόματα πολλαπλά σημεία πρόσβασης του ίδιου δικτύου και μπορεί να συσχετίσει την τοπολογική σχέση μεταξύ σημείων πρόσβασης και τερματικών.

9.Υποστηρίζει την εγγύτητα των σημείων πρόσβασης και των τερματικών.

10.Υποστηρίζει την ανίχνευση συμπεριφοράς ασύρματης επίθεσης.

11.Υποστηρίζει αντίμετρα κατά στόχων σε ζώνες συχνοτήτων 2.4G και 5G και υποστηρίζει αντίμετρα κατά καθορισμένων καναλιών.

12.Υποστηρίζει τη διατήρηση των ιστορικών δεδομένων ανίχνευσης.

13.Υποστηρίζει δυναμική προσαρμογή της ισχύος σάρωσης, μπορεί να προσαρμόσει δυναμικά 10 επίπεδα ισχύος, να φιλτράρει μη-συσκευές με ασθενή σήματα και να διευκολύνει την αναζήτηση στόχου.

14. Υποστηρίζει ανάλυση κρυμμένων καυτών σημείων, μπορεί να ανιχνεύσει κρυφά hot spots στο περιβάλλον και τερματικές συσκευές που συνδέονται με τα hot spot και υποστηρίζει την ανάλυση των πραγματικών ονομάτων των κρυφών hot spots.

15.Υποστηρίζει τη λήψη και την εξαγωγή αποθηκευμένων δεδομένων ανίχνευσης και δεδομένων λήψης πακέτων συστήματος (τα εξαγόμενα δεδομένα βρίσκονται στον πίνακα του excel για εύκολη προβολή).

16.Υποστηρίζει σύντομη ανάλυση του τρέχοντος ασύρματου περιβάλλοντος και χάρτη διανομής καναλιών hot spot για την εμφάνιση της πληρότητας των καναλιών hot spot στο περιβάλλον.

17.Υποστηρίζει ενεργό εντοπισμό ασύρματου περιβάλλοντος, το οποίο μπορεί να ανιχνεύσει την τρέχουσα δραστηριότητα δεδομένων της συσκευής.

18.Υποστηρίζει τη λήψη και την αποθήκευση ασύρματων δεδομένων καθορισμένων συσκευών ή καθορισμένων καναλιών.

19.Υποστηρίζει εξαγωγή USB αποθηκευμένων δεδομένων σάρωσης και δεδομένων πακέτων που έχουν συλληφθεί.



Οδηγίες

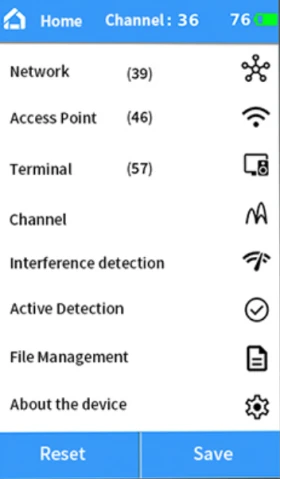

1.Κύρια διεπαφή

(1) Η κύρια διεπαφή συστήματος είναι επίσης το κύριο μενού συστήματος.

(2) Η επάνω γραμμή κατάστασης είναι το κουμπί πλοήγησης, το όνομα της τρέχουσας σελίδας, ο αριθμός του τρέχοντος καναλιού και η ισχύς της μπαταρίας.

(3) Κάντε κλικ στο"Reset"κουμπί για επαναφορά της κατάστασης λειτουργίας του συστήματος.

(4) Κάντε κλικ στο"Εκτός"κουμπί για να αποθηκεύσετε τις τρέχουσες πληροφορίες σάρωσης του συστήματος σε ένα αρχείο.

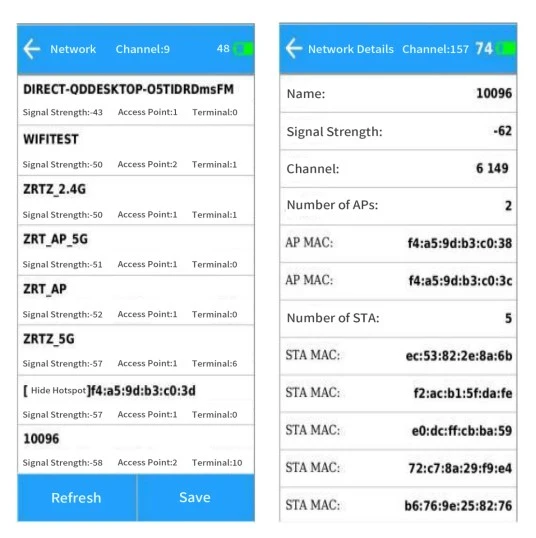

2.Network

(1) Η λίστα δικτύου εμφανίζει όλες τις τρέχουσες πληροφορίες ασύρματου δικτύου, συμπεριλαμβανομένου του ονόματος δικτύου, του ισχυρότερου σήματος ασύρματου δικτύου, του αριθμού των σημείων πρόσβασης στο δίκτυο και του αριθμού των τερματικών στο δίκτυο.

(2) Κάντε κλικ σε ένα στοιχείο λίστας για να δείτε λεπτομερείς πληροφορίες σχετικά με το δίκτυο.

(3)Οι λεπτομερείς πληροφορίες περιλαμβάνουν το όνομα του δικτύου και τις διευθύνσεις MAC των σημείων πρόσβασης και των τερματικών στο δίκτυο.

(4) Κάντε κλικ σε ένα στοιχείο διεύθυνσης MAC στην αντίστοιχη λίστα για να μεταβείτε στη σελίδα λεπτομερειών του αντίστοιχου σημείου πρόσβασης ή τερματικού.

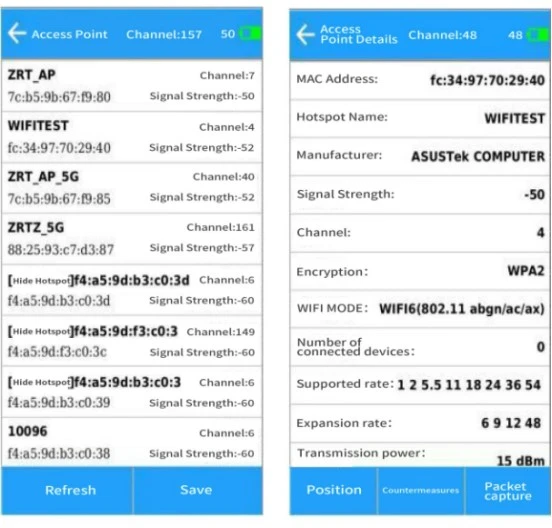

3.Σημείο πρόσβασης

(1) Το"σημείο πρόσβασης"Η λίστα εμφανίζει όλες τις πληροφορίες του ασύρματου σημείου πρόσβασης γύρω (συμπεριλαμβανομένων των κρυφών hot spots)

(2) Κάντε κλικ"μια καταχώρηση στη λίστα σημείων πρόσβασης" για να δείτε τις λεπτομερείς πληροφορίες του σημείου πρόσβασης.

(3) Κάντε κλικ στο"κουμπί παρακάτω" για την έναρξη εργασιών εντοπισμού θέσης, αντιμέτρων ή καταγραφής πακέτων στον τρέχοντα στόχο σημείου πρόσβασης

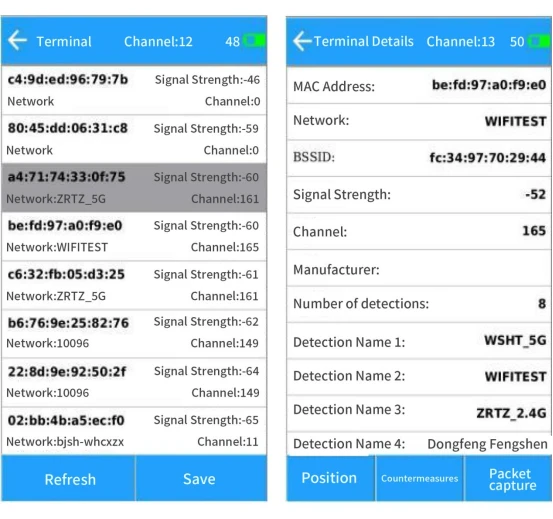

4.Tτερματικό

(1) Η λίστα τερματικών εμφανίζει τις πληροφορίες όλων των ασύρματων τερματικών γύρω (συμπεριλαμβανομένων των μη συνδεδεμένων τερματικών).

(2)Τα γκρίζα στοιχεία στη λίστα είναι συσκευές που δεν είναι ενεργές για μεγάλο χρονικό διάστημα.

(3) Για μη συνδεδεμένα τερματικά, εάν είναι ανενεργά για περισσότερο από 5 λεπτά, θα διαγραφούν από τη λίστα.

(4) Κάντε κλικ"μια καταχώρηση στη λίστα τερματικών"για να δείτε τις λεπτομερείς πληροφορίες του τερματικού.

(5) Κάντε κλικ στο"κουμπί παρακάτω"για την έναρξη εργασιών εντοπισμού θέσης, αντιμέτρων ή σύλληψης πακέτων στον τρέχοντα τερματικό στόχο.

(6) Το όνομα του hot spot στο οποίο έχει συνδεθεί το τερματικό στόχο θα εμφανίζεται στο κάτω μέρος των λεπτομερειών του τερματικού

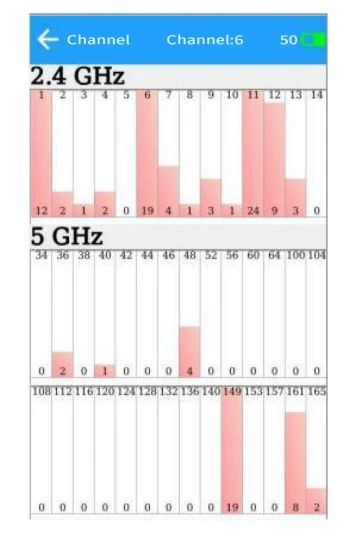

5.Κανάλι

(1) Η λίστα καναλιών δείχνει τη χρήση των καναλιών WIFI στο περιβάλλον ασύρματου δικτύου. Συμπεριλαμβανομένων καναλιών 2.4G και 5G

(2)κανάλια.

(3) Ο αριθμός καναλιού βρίσκεται πάνω από το γράφημα και ο αριθμός των συσκευών που εντοπίστηκαν στο κανάλι είναι παρακάτω.

(4) Όσο υψηλότερη είναι η γραμμή γραφήματος, τόσο πιο απασχολημένο είναι το κανάλι.

(5) Κάντε κλικ"την αντίστοιχη γραμμή καναλιού"για να μεταβείτε στις λεπτομέρειες του καναλιού για να δείτε τις συγκεκριμένες πληροφορίες συσκευής του καναλιού.



6.Ανίχνευση παρεμβολών

(1) Η ανίχνευση παρεμβολών είναι η ανίχνευση συμπεριφορών επίθεσης στο περιβάλλον ασύρματο περιβάλλον, κυρίως για να ανιχνεύσει εάν ο στόχος είναι κακόβουλα αποσυνδεδεμένος.

(2) Όταν διαπιστωθεί ότι ο στόχος αποσυνδέεται συχνά, μπορεί να θεωρηθεί ότι ο στόχος αντιμετωπίζεται τεχνητά.

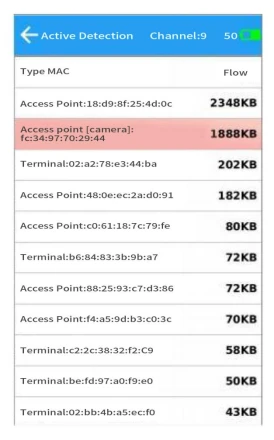

7.Ενεργή ανίχνευση

(1) Η ενεργή ανίχνευση είναι να ανιχνεύει τις συσκευές που μεταδίδουν αυτήν τη στιγμή δεδομένα τριγύρω, και έχει επίσης την ανίχνευση κρυφών καμερών WIFI.

(2) Εάν ο στόχος εντοπιστεί ότι έχει κρυφά χαρακτηριστικά κάμερας, θα σημειωθεί με κόκκινο χρώμα και θα ηχήσει συναγερμός. (Όταν εντοπιστεί ο συναγερμός της κάμερας, για να κάνετε μια πιο ακριβή κρίση, μπορείτε να επιστρέψετε στην κύρια διεπαφή για να επαναφέρετε τις πληροφορίες ανίχνευσης της συσκευής και στη συνέχεια να εκτελέσετε ξανά ενεργή ανίχνευση.

(3) Εάν αναφερθεί πολλαπλός εντοπισμός, μπορεί να προσδιοριστεί ότι ο στόχος είναι μια κρυφή κάμερα)

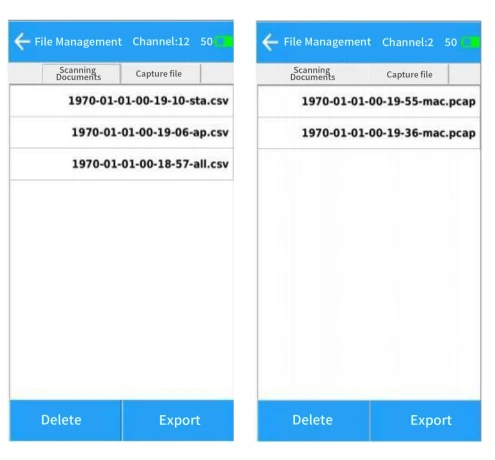

8.Διαχείριση αρχείων

(1) Η σελίδα διαχείρισης αρχείων εμφανίζει τα σαρωμένα αρχεία και τα αρχεία καταγραφής πακέτων που έχουν αποθηκευτεί από τη συσκευή. Τα αρχεία μπορούν να διαγραφούν.

(2) Ένας εξωτερικός δίσκος USB (μορφοποιημένος ως FAT32) μπορεί να συνδεθεί σε αρχεία εξαγωγής και τα εξαγόμενα αρχεία διαγράφονται αυτόματα στη συσκευή.

(3)(Τα ονόματα αρχείων που τελειώνουν σε "όλα" υποδεικνύουν ότι το αρχείο περιέχει λίστες δεδομένων σημείων πρόσβασης και τερματικών. Το "ap" υποδηλώνει ότι περιέχει μόνο λίστες σημείων πρόσβασης και το "sta" δηλώνει ότι περιέχει μόνο λίστες τερματικών.

(4)Οι πληροφορίες αποθηκεύονται επίσης στην αρχική σελίδα ή στο δίκτυο, συμπεριλαμβανομένων όλων των λιστών. Οι πληροφορίες αποθηκεύονται στη σελίδα της λίστας σημείων πρόσβασης, συμπεριλαμβανομένων μόνο των πληροφοριών του σημείου πρόσβασης, και οι πληροφορίες αποθηκεύονται στη σελίδα τερματικού, συμπεριλαμβανομένων μόνο των πληροφοριών της λίστας τερματικών.)

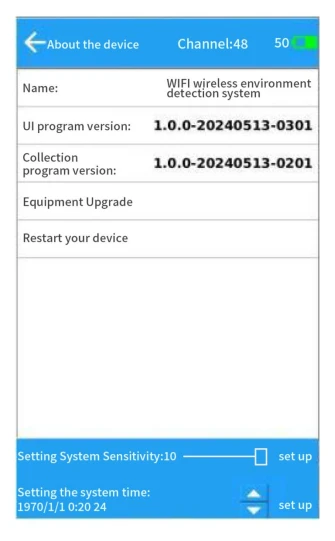

9.Πληροφορίες συσκευής

(1) Η σελίδα πληροφοριών συσκευής περιέχει τον αριθμό έκδοσης λογισμικού της συσκευής και η συσκευή μπορεί να αναβαθμιστεί ή να διαμορφωθεί.



Αναβάθμιση συσκευής:

Διαμορφώστε τη μονάδα USB σε FAT32, μετονομάστε το πακέτο αναβάθμισης σε update.bin και βάλτε το στον ριζικό κατάλογο της μονάδας USB.

Αφού συνδέσετε τη μονάδα USB, κάντε κλικ στην Αναβάθμιση συσκευής. Αφού ολοκληρωθεί η αυτόματη αναβάθμιση, εμφανίζεται η διεπαφή ολοκλήρωσης της αναβάθμισης.

Αποσυνδέστε τη μονάδα USB και κάντε κλικ στην Επανεκκίνηση συσκευής για να ολοκληρώσετε την αναβάθμιση.

Ρύθμιση ευαισθησίας συστήματος:

Αφού επιλέξετε την ευαισθησία ανίχνευσης σάρωσης συστήματος μέσω του ρυθμιστικού, κάντε κλικ στο κουμπί Ρύθμιση στο πίσω μέρος. (Όσο μικρότερη είναι η ευαισθησία, τόσο μικρότερο είναι το εύρος ανίχνευσης του συστήματος)

Ρύθμιση χρόνου συστήματος:

Αφού κάνετε κλικ στο αντίστοιχο στοιχείο στη γραμμή χρόνου, επιλέξτε το από το κουμπί προσαρμογής στο πίσω μέρος. Στη συνέχεια, κάντε κλικ στο κουμπί Set για ρύθμιση.

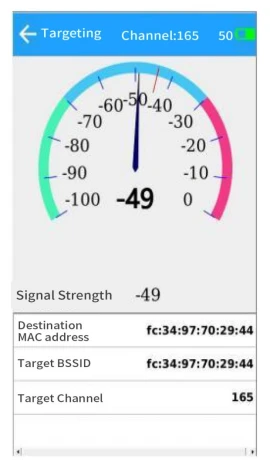

10.Target Positioning

(1) Μετά την έναρξη της τοποθέτησης του στόχου στη σελίδα λεπτομερειών σημείου πρόσβασης ή τερματικού, η σελίδα τοποθέτησης θα μεταπηδήσει.

(2)Ο δείκτης του γραφήματος είναι η τρέχουσα ισχύς σήματος του στόχου. -100 είναι η πιο απομακρυσμένη απόσταση και το 0 είναι η κοντινότερη απόσταση.

(3)Ταυτόχρονα, θα δίνονται διαφορετικές συχνότητες ηχητικών προτροπών ανάλογα με την ισχύ του σήματος στόχου. (Η τιμή τοποθέτησης του σημείου πρόσβασης θα είναι πιο ομαλή. Εάν το σημείο πρόσβασης δεν αναφέρει, πραγματοποιήστε έξοδο από τη θέση και-σαρώστε ξανά τις πληροφορίες του σημείου πρόσβασης. Το σημείο πρόσβασης ενδέχεται να άλλαξε το κανάλι εργασίας.

(4) Για την τοποθέτηση του τερματικού στόχου, εάν ο στόχος είναι ενεργός, η τιμή τοποθέτησης θα είναι ομαλή. Εάν ο στόχος είναι ανενεργός, η τιμή θα είναι γενικά ασυνεχής.)

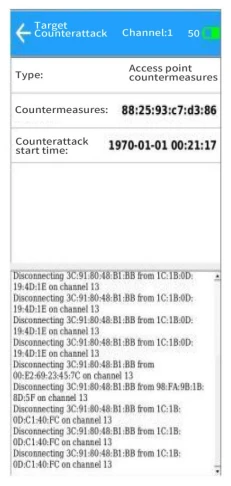

11.Μετρητής στόχου

(1) Αφού ξεκινήσετε ένα αντίμετρο κατά του στόχου στη σελίδα λεπτομερειών σημείου πρόσβασης ή τερματικού, η σελίδα αντιμέτρων θα ανακατευθυνθεί.

(2) Οι πληροφορίες κατάστασης αντιμέτρων βρίσκονται στο κάτω μέρος της σελίδας και θα εμφανιστεί η διεύθυνση MAC της τρέχουσας επιτυχημένης συσκευής αντιμέτρων.

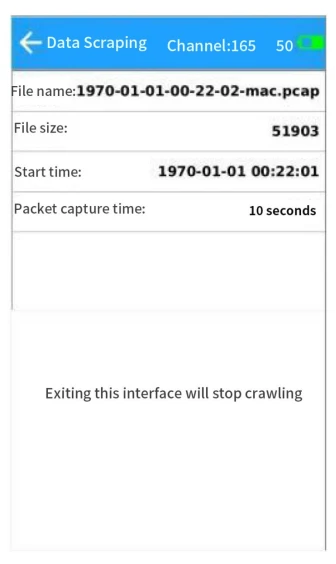

12. Αρπαγή στόχων

(1) Μετά την έναρξη της σύλληψης πακέτων για τον στόχο στη σελίδα λεπτομερειών σημείου πρόσβασης ή τερματικού, η σελίδα λήψης θα μεταπηδήσει.

(2) Η μορφή λήψης δεδομένων είναι δεδομένα ασύρματου πλαισίου διεπαφής αέρα 802.11, που αποθηκεύονται σε μορφή pcap, τα οποία μπορούν να εξαχθούν μέσω μονάδας flash USB και να εισαχθούν σε λογισμικό ανάλυσης, όπως το Wire Shark για προβολή.



13.Χρήση εξωτερικής κατευθυντικής κεραίας

Η συσκευή διαθέτει ενσωματωμένη πανκατευθυντική κεραία. Όταν κάνετε ακριβή τοποθέτηση, η συσκευή υποστηρίζει εξωτερικές κατευθυντικές κεραίες.



14.Φόρτιση συσκευής

Η συσκευή φορτίζεται με φορτιστή 12V. Η ισχύς φόρτισης του αρχικού φορτιστή είναι 12W. Κατά τη φόρτιση, ο φορτιστής ανάβει μια κόκκινη λυχνία και όταν φορτιστεί πλήρως, μια πράσινη λυχνία.
