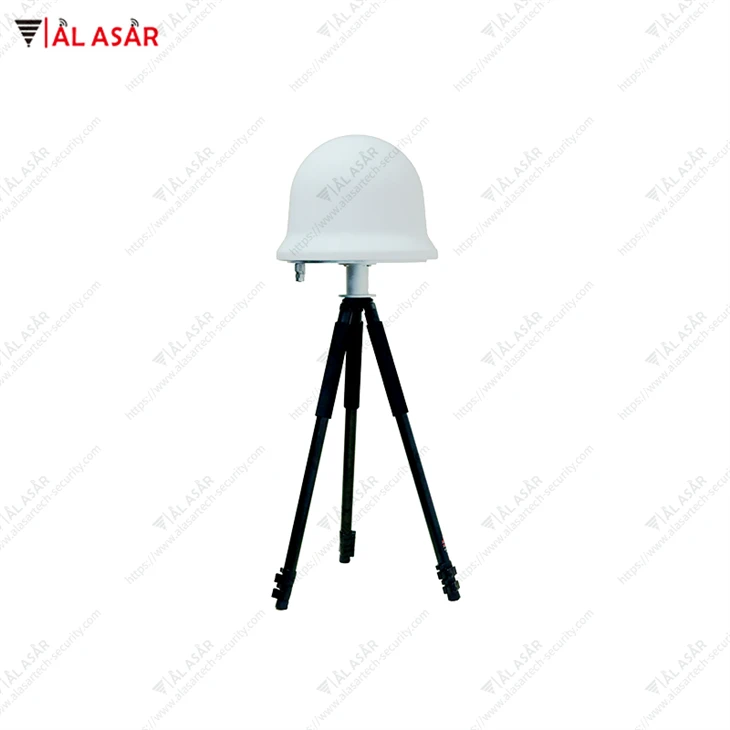

Εισαγωγή Προϊόντος
Η συσκευή δόλωμα πλοήγησης UAV προσομοιώνει και εκπέμπει ένα σήμα δόλωμα πλοήγησης UAV που είναι απολύτως συνεπές με το σήμα του δορυφόρου πλοήγησης σε τροχιά και παραποιεί τη θέση, την ταχύτητα και τον χρόνο των drones.
Σε συνδυασμό με τις πληροφορίες θέσης και τροχιάς σε πραγματικό χρόνο του UAV που παρέχονται από ραντάρ και άλλο εξοπλισμό ανίχνευσης, το σύστημα προσαρμόζει δυναμικά τις συντεταγμένες θέσης δόλωμα για να παρακινήσει το UAV να πετάξει σε μια καθορισμένη τοποθεσία και να προσγειωθεί.
Η συσκευή δόλωσης πλοήγησης UAV αποτελείται από έναν κεντρικό υπολογιστή, ένα τροφοδοτικό και μια πλατφόρμα λογισμικού διαχείρισης.
Mλειτουργία ain
Το σύστημα μπορεί να παραπλανήσει την τοποθέτηση των drones που βασίζονται σε συστήματα δορυφορικής πλοήγησης BDS/GPS/GLONASS/GALILEO. Μέσω του εντοπισμού θέσης και άλλων μεθόδων, μπορεί να επιτύχει τον στόχο να αναγκάσει το drone να προσγειωθεί, να το απομακρύνει, να το δελεάσει σε μια καθορισμένη τοποθεσία και να αποτρέψει την απογείωσή του εντός της αμυντικής ζώνης.
⚫ Με αυτόματη άμυνα παντός καιρού, παντός καιρού, σε μεγάλες αποστάσεις από drones
⚫ Με λειτουργίες όπως αναγκαστική προσγείωση, κατευθυντική αποβολή, επαγωγή κατεύθυνσης και απαγόρευση πτήσης
⚫ Με λειτουργία άμυνας από σμήνη drone
⚫ Μπορεί να εκπέμπει σήματα δόλωμα που επιτρέπουν στα drones να εκτελούν κυκλική κίνηση, γραμμική κίνηση, ομοιόμορφη κίνηση, κίνηση μεταβλητής ταχύτητας, καμπύλη κίνηση και άλλες τροχιές
⚫ Η καθυστέρηση καναλιού δορυφορικού σήματος είναι ρυθμιζόμενη ώστε να ταιριάζει με την ακτίνα δόλωμα για να επιτευχθεί το καλύτερο αποτέλεσμα δόλωσης
⚫ Ενσωματωμένος δορυφορικός δέκτης, συγχρονισμένος με την ώρα του δορυφόρου σε τροχιά
⚫ Με τις λειτουργίες αυτοδιαγνωστικού ελέγχου και εξόδου κατάστασης, αναφέρει αυτόματα στο σύστημα εντολών και ελέγχου όταν παρουσιαστεί σφάλμα
⚫ Ρυθμιζόμενη ισχύς εξόδου, ρύθμιση απόστασης άμυνας
⚫Ο έλεγχος παραμέτρων και λειτουργιών υποστηρίζει σύνδεση πρωτοκόλλου διεπαφής, ενοποίηση συστήματος υποστήριξης και δευτερεύουσα ανάπτυξη
⚫ Με δυνατότητα σύνδεσης πολλαπλών συσκευών στο Διαδίκτυο, ιεραρχική διαχείριση και περιφερειακό έλεγχο και άμυνα
⚫ Με τη λειτουργία σύνδεσης με ανίχνευση φάσματος, εξοπλισμό καταστολής παρεμβολών και ραντάρ, μπορεί να επιτύχει 24-ωριαία μη επανδρωμένη λειτουργία
⚫ Λογισμικό: Παρέχετε πρωτόκολλο διεπαφής για ολοκληρωμένη ανάπτυξη
Τεχνικοί δείκτες
Η πλακέτα decoy πλοήγησης υποστηρίζει την προσομοίωση δορυφορικών σημάτων πλοήγησης GPS, BDS, GLONASS και GAL. Οι δείκτες απόδοσης είναι οι εξής:
Συχνότητα λήψης και εκπομπής σήματος: συχνότητα επιλογής χρήστη
Λίστα διαμόρφωσης συχνότητας σήματος προϊόντος
|
Δορυφορικό σύστημα |
Ζώνη συχνοτήτων |
Σημείο κεντρικής συχνότητας (MHz) |
εύρος ζώνης |
|
Τυπικό σημείο συχνότητας |
|||
|
BDS |
B1I |
1561.098 |
±2,046MHz |
|
ΠΣΤ |
L1 C/A |
1575.42 |
± 1,023 MHz |
|
ΓΚΛΟΝΆΣ |
L1 |
1602 |
1598.%7β%7β1%7δ%7δ.375MHz |
|
Προαιρετικό σημείο συχνότητας |
|||
|
ΠΣΤ |
L2 |
1227.6 |
±1,023 MHz |
|
BDS |
B1C |
1575.42 |
±16,368 MHz |
|
B2I |
1207.14 |
±2,046MHz |
|
|
B3I |
1268.52 |
±10,23MHz |
|
|
ΓΚΛΟ |
L2 |
1246 |
1242.%7β%7β1%7δ%7δ.625MHz |
|
ΓΑΛ |
E1 |
1575.42 |
±12,276MHz |
⚫ Ισχύς εξόδου σήματος σε κάθε σημείο συχνότητας: Μικρότερη ή ίση με -5dBm
⚫ Εύρος ρύθμισης ισχύος: 80dB
⚫ Ανάλυση ρύθμισης ισχύος: 0,5dB
⚫ Ακρίβεια προσομοίωσης θέσης: Μικρότερη ή ίση με 1 m
⚫ Ακρίβεια ταχύτητας: Μικρότερη ή ίση με 0,5 m/s (RMS)
⚫ Ακρίβεια συγχρονισμού χρόνου:<20ns
Δείκτες απόδοσης Έκδοση 4 σημείων συχνότητας
|
Οχι. |
Είδος |
Τεχνικές προδιαγραφές |
|
1 |
Ανοχή συχνότητας |
<±2*10-6 |
|
2 |
Μεταδόθηκε ψευδής |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Εύρος συχνοτήτων (MHz) |
GPS L1: 1574.40~1576.44 BDS B1: 1559.05~1563.14 GLO L1:1597.55~1605.89 ΓΑΛ E1% 3a1563.14~1587.70 |
|
4 |
Κατειλημμένο εύρος ζώνης (MHz) |
GPS L1: Μικρότερο ή ίσο με 2.046 BDS B1: Μικρότερο ή ίσο με 4.092 GLO L1: Μικρότερο ή ίσο με 8,34 GAL E1: Μικρότερο ή ίσο με 24.552 |
|
5 |
Καταστολή εκτός ζώνης |
±200KHz Λιγότερο ή ίσο με 40dB, ±500KHz Λιγότερο ή ίσο με 45dB |
|
6 |
Ισοδύναμη ισοτροπική ακτινοβολούμενη ισχύς |
20W |
|
7 |
Απόσταση ενεργητικής άμυνας |
Ακτίνα 5-8χλμ |
|
8 |
Εφέ έναρξης |
＜10s |
|
Συγχρονισμός σήματος |
Προσομοίωση σήματος δορυφορικής πλοήγησης εφημερίς συγχρονισμός και ακρίβεια συγχρονισμού χρόνου 3 λεπτά＜1 η |
|
|
10 |
Ασφαλής κρυπτογραφημένη λειτουργία επικοινωνίας δεδομένων |
Υποστηρίζει τη μετάδοση δεδομένων μεταξύ της μονάδας ασφαλούς κρυπτογραφημένης επικοινωνίας δεδομένων και της πλατφόρμας διαχείρισης πληροφοριών, ανταποκρινόμενη στις απαιτήσεις του "Πρωτόκολλο διασύνδεσης δεδομένων μη επανδρωμένων εναέριων οχημάτων αντιμέτρων ραδιοεξοπλισμού_Παράδειγμα δοκιμής" |
|
Εξαπατημένος χρόνος απόκρισης |
<10s (within effective range) |
|
|
Αποτελεσματική γωνία παραπλάνησης: |
οριζόντια: 360 μοίρες, κατακόρυφα: 0-90 μοίρες |
|
|
Αριθμός drones που πρέπει να αντιμετωπιστούν ταυτόχρονα |
Απεριόριστος |
|
|
Προσαρμοστικότητα θερμοκρασίας |
Θερμοκρασία λειτουργίας: -40 βαθμοί -+70 βαθμοί , Θερμοκρασία αποθήκευσης: -50 βαθμοί -+80 βαθμοί |
|
|
Προσαρμοστικότητα σχετικής υγρασίας Υγρασία |
10%~75% (22 degrees), >=95% (45 μοίρες) |
|
|
Δόνηση |
Η αντικραδασμική απόδοση συμμορφώνεται με τις απαιτήσεις του περιβάλλοντος οδικών μεταφορών φορτηγών στο GJB 150.16A-2009 |
|
|
βαθμός προστασίας |
ΙΡ65 |
|
|
Αντιεκρηκτικό βαθμό |
EX nA IIC T6 Gc |
|
|
Απόδοση αντικεραυνικής προστασίας |
πληροί τις απαιτήσεις του επιπέδου 3 σε GB/T17626.5-2019 |
|
|
Παροχή ηλεκτρικού ρεύματος |
AC 220V |
|
|
Τηλεχειριστήριο |
RJ45 |
|
|
Διάσταση |
411 × 411 × 370 mm (χωρίς τρίποδο) |
|
|
Βάρος |
15 κιλά |
