30W παρεμβολής rf module

Δείκτης

Παράμετρος

Συχνότητα εργασίας

Έξοδος CW κορεσμένη ενέργεια

Μεγαλύτερη ή ίση με 30W (45dBm) ± 1DBM

Στο - Band κέρδος επιπεδότης

Λιγότερο από ή ίσο με 1,5db

Ρεύμα εργασίας

Λιγότερο από ή ίσο με 1,7α

Έξοδος VSWR

Λιγότερο από ή ίσο με 2,6

Καταστολή ακαταστασίας

Μεγαλύτερο ή ίσο με 65dbc

Αρμονική καταστολή

Μεγαλύτερο ή ίσο με -8dbc

Διεπαφή εξόδου RF

Sam - f

Διασύνδεση τροφοδοσίας 28V

Feed - μέσω πυκνωτή με πλάκα γείωσης/ κόκκινο - μαύρα καλώδια

Τροφοδοσία VCC

DC: 27-30V

VCC μέγιστη τάση

+30V

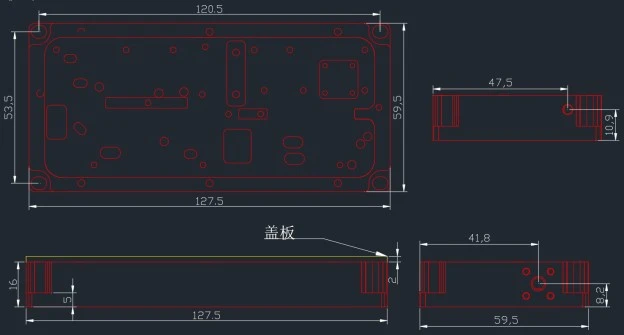

Διάσταση χωρίς σύνδεση

127,5 × 59,5 × 18 mm

Θερμοκρασία περιβάλλοντος

-20^oC~+55^oC

Μέθοδος εγκατάστασης

Το καλοριφέρ πρέπει να εγκατασταθεί για δοκιμή ενισχυτή ισχύος
