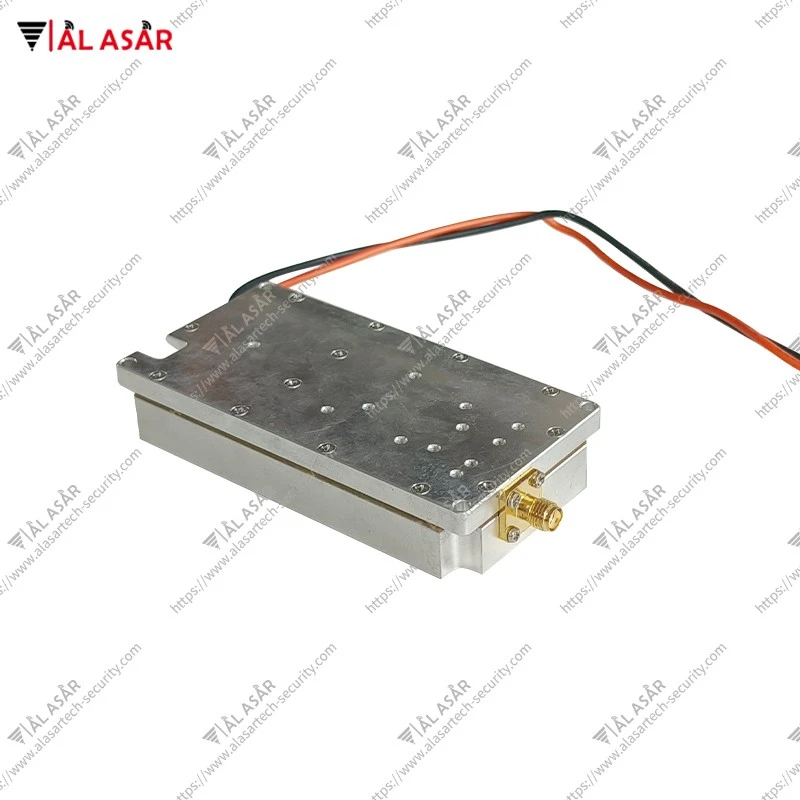

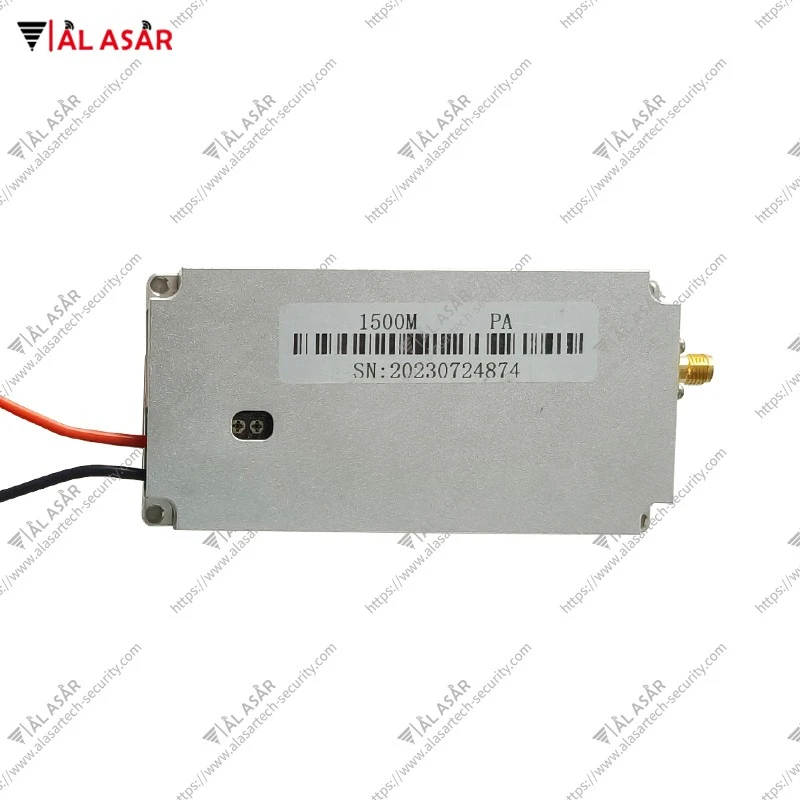

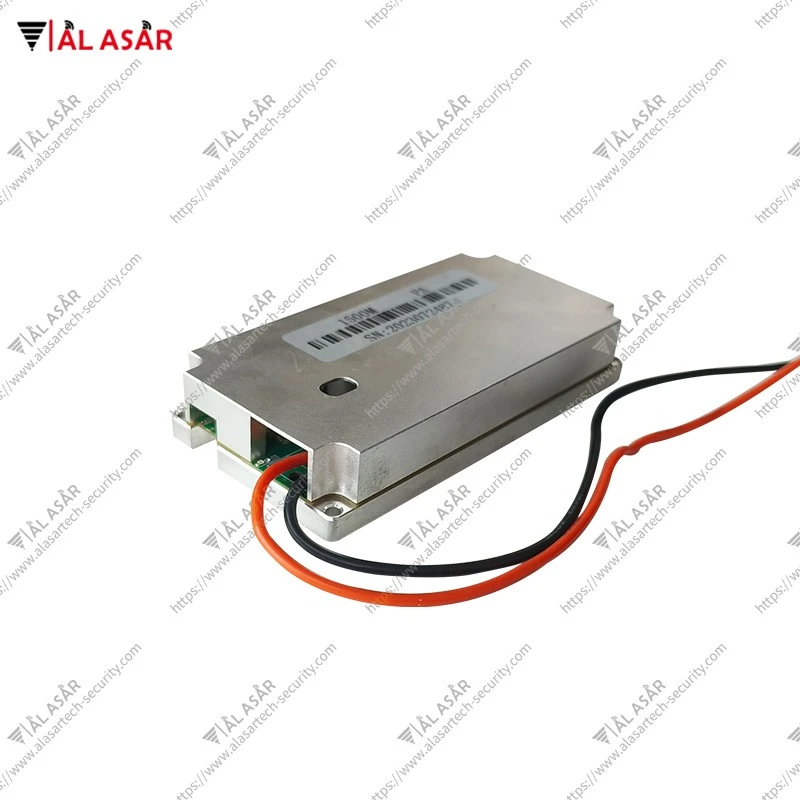

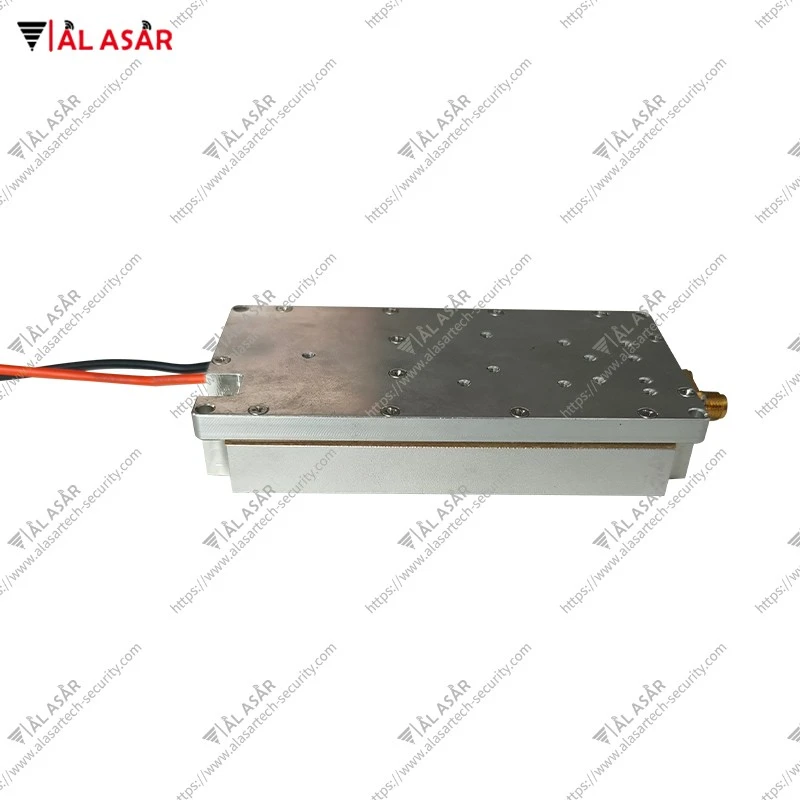

Ενισχυτής ισχύος σήματος

Δείκτης

Παράμετρος

Συχνότητα εργασίας

1560-1630 MHz

Έξοδος CW κορεσμένη ενέργεια

﹥ 50W (47dBm) ± 0,5 dBM

Η επίπεδη επίπεδη από την ζώνη

Λιγότερο από ή ίσο με 1,5db

Ρεύμα εργασίας

Λιγότερο από ή ίσο με 5α ± 0,2

Έξοδος VSWR

Λιγότερο από ή ίσο με 2,6

Καταστολή ακαταστασίας

Μεγαλύτερο ή ίσο με 65dbc

Αρμονική καταστολή

Μεγαλύτερο ή ίσο με -8 dbc

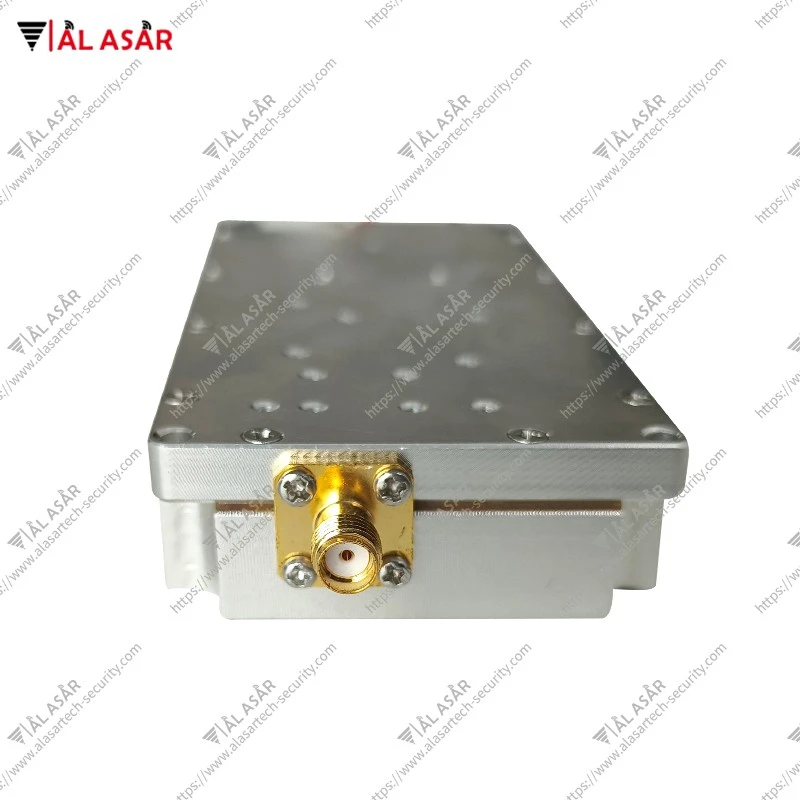

Διεπαφή εξόδου RF

SAM-F

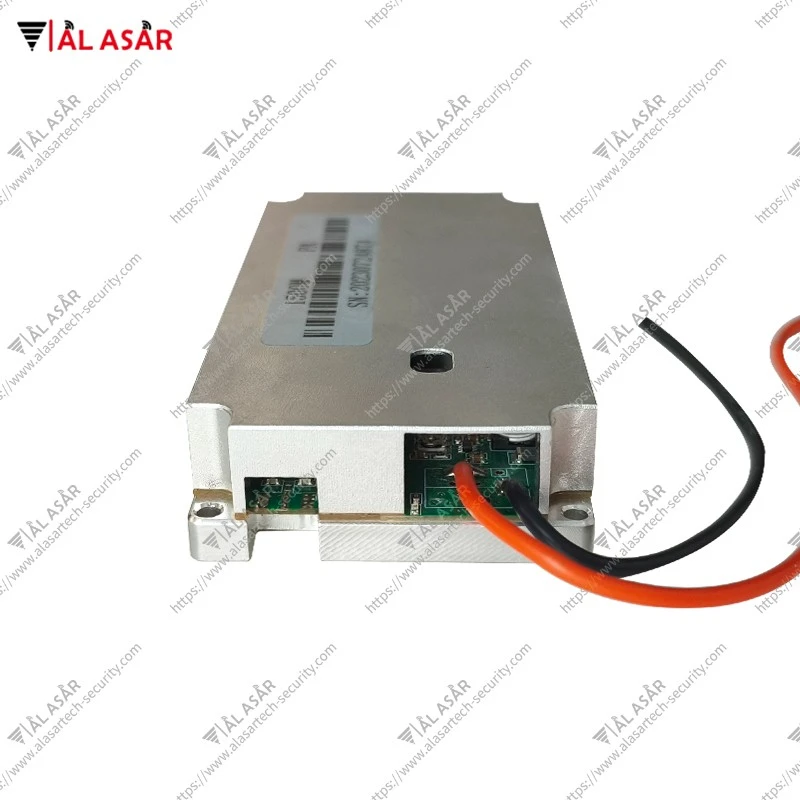

Διασύνδεση τροφοδοσίας 28V

Πυκνωτής τροφοδοσίας με πλάκα γείωσης/ κόκκινα μαύρα καλώδια

Τροφοδοσία VCC

DC: 27-30 v

VCC μέγιστη τάση

+30V

Διάσταση χωρίς σύνδεση

127,4 × 59,6 × 21,5 mm

Σταθερές διαστάσεις εγκατάστασης

121,4 × 53,4 mm

Θερμοκρασία περιβάλλοντος

-20^oC~+55^oC

Μέθοδος εγκατάστασης

Το καλοριφέρ πρέπει να εγκατασταθεί για δοκιμή ενισχυτή ισχύος
